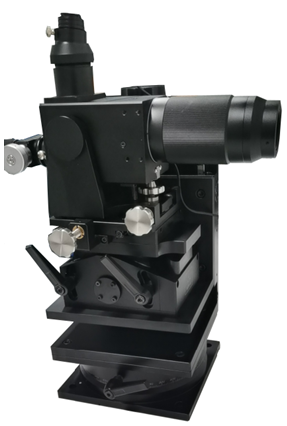

NTW-4型6″內調焦望遠鏡可廣泛用于光學實驗室和光學車間對光學系統校正過程中的檢測和監察；作為自準直平行光管可檢驗長導軌的直線度、基面間的垂直度或平行度、孔徑之間的同心度；作為可調焦望遠鏡可在高精度光學鏡頭生產過程中作為檢驗和調整工具，是科研機構、大專院校、光學儀器生產廠商、光學元件加工廠和計量單位必備的光學檢測設備和工具。

技術參數

（一）光學系統

（1）望遠物鏡

   焦距：f′∞=208.34mm           口徑：D=φ25mm

   視場角：2ω=3°                  分辨角：5.6"

（2）測微目鏡

   焦距：f=16.7mm       放大倍率：Γ=15x

   視場角：2ω=40°

（3）轉像物鏡    放大倍率：1x

（二）結構性能

（1）測量精度：

   當用作自準直光管時測微目鏡鼓輪格值：0.01mm代表光束夾角10"( f′∞=208.34mm)；

   當用作內調焦望遠鏡時，檢驗孔徑間同軸性精度（在2米范圍內）為±0.1mm.

（2）觀測范圍：-317.14mm～-∞；+∞～+420mm，其余為盲區。

（3）調節范圍：

   仰角：粗調±20°、微調±7°       方位角：360°、微調±7°

   升降移動：90㎜，補高80～220mm(配選購件)

   水平移動：±20mm

（三）光源

照明光源：白光LED

（四）儀器尺寸與重量

•  尺寸： 33 × 29 × 43cm

•  重量： 20kg

（五）視頻系統（選購件）

 CCD成像系統（含顯示器一個）
