光學系統

有限遠光學系統

觀察方法

目鏡筒

單目鏡筒

光學方式

自然光、下照明

目鏡參數

倍率

10x（標）

焦距（mm）

5

物鏡參數

倍率

2.5x

10x

視場直徑（mm）

5.6

1.4

工作距離（mm）

58.84

7.81

測量范圍

X—軸移動測量范圍:50mm Y—軸移動測量范圍:13mm

分度值

測微器分度值:0.01mm 測量臺刻度盤分度范圍:0?-360? 測量臺刻度盤之分度值:1? 測量臺刻度游標讀數分度值:6′

工作臺直徑

120mm

儀器測量準確度

儀器示值誤差:±（5+L/15）μm　 儀器示值誤差：包括測量誤差與儀器系統誤差 注：測量地點溫度變化:(20?±3?)C ；L—被測件長度（mm)

外型尺寸

高325*長262*寬220mm

重量

約10.6K

1

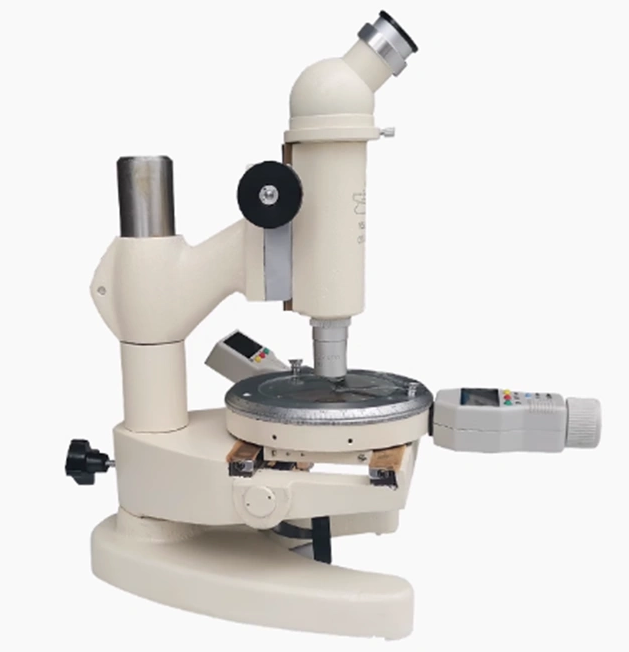

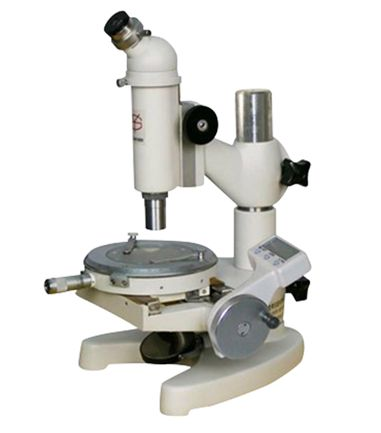

顯微鏡主體：1臺

4

保修卡

2

物鏡：2.5X、10X

5

合格證

3

產品說明書
