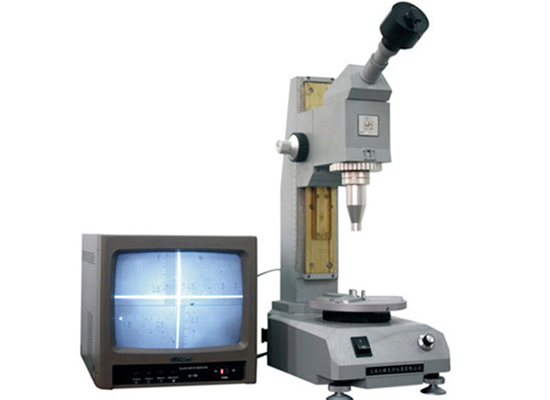

透鏡中心儀是一種廣泛應用于光學元件加工及光學裝配過程中測量和校正球面透鏡光軸與外圓不同軸度的儀器。被測透鏡可以是單片的或膠合的。物鏡焦距變化彩可換物鏡方式，十字線目標有亮視場暗線和暗視場亮線兩種。該儀器操作簡單，使用方便，是透鏡生產線工藝中必不可少的檢測儀器。

工作原理：

光源經聚光鏡聚光后照明十字分劃板 I  或  II  或  III 。此十字線經平行鏡組成平行光送出。此時如用正焦輔助鏡 A ，可從目鏡分劃板上看到十字線象。如在物鏡 A （或 B ）與平行物鏡間放置一被測透鏡，并調節變倍物鏡倍率即調節其工作距離使十字分劃 A 在目鏡分劃 B 上成像。然后以外圓為基準旋轉被測透鏡，如果透鏡光軸與外圓同軸時，則目鏡分劃 B 上的十字分劃象應保持不動。如透鏡光軸與外徑不同軸時，則目鏡分劃 B 上的十字分劃象的中心將隨著被測透鏡而旋轉，根據分劃格值可讀出相應的旋轉半徑，再除以組合物鏡總放大倍率其商即為該被測透鏡的光軸的不同軸度。

主要參數：

目鏡的放大倍數率： 16 x

目鏡十字線分劃格值： 0.05mm

可測最小不同軸度： 0.0045mm

連續變倍組合物鏡的放大倍率及相應工作距離按表（詳見說明書）

顯微鏡上下粗動大行程： 200mm

顯微鏡上下微調大行程： 2mm

三爪卡盤工作大直徑：￠ 40mm

三爪卡盤工作小直徑：￠ 10mm

卡盤安裝透鏡面至物鏡第一面的距離：（ 1 ） A 組  40——240mm

(2) B 組   0—— 150mm

準直光管物鏡焦距： 150mm

圓水準器靈敏度： 8`/2mm

輸入電壓： 190——230V

消耗功率： 3W

光源電壓： 3.6V

外形尺寸：

（ 1 ）   長： 350mm

（ 2 ）   寬： 200mm

（ 3 ）   高： 505mm

凈重： 15Kg
